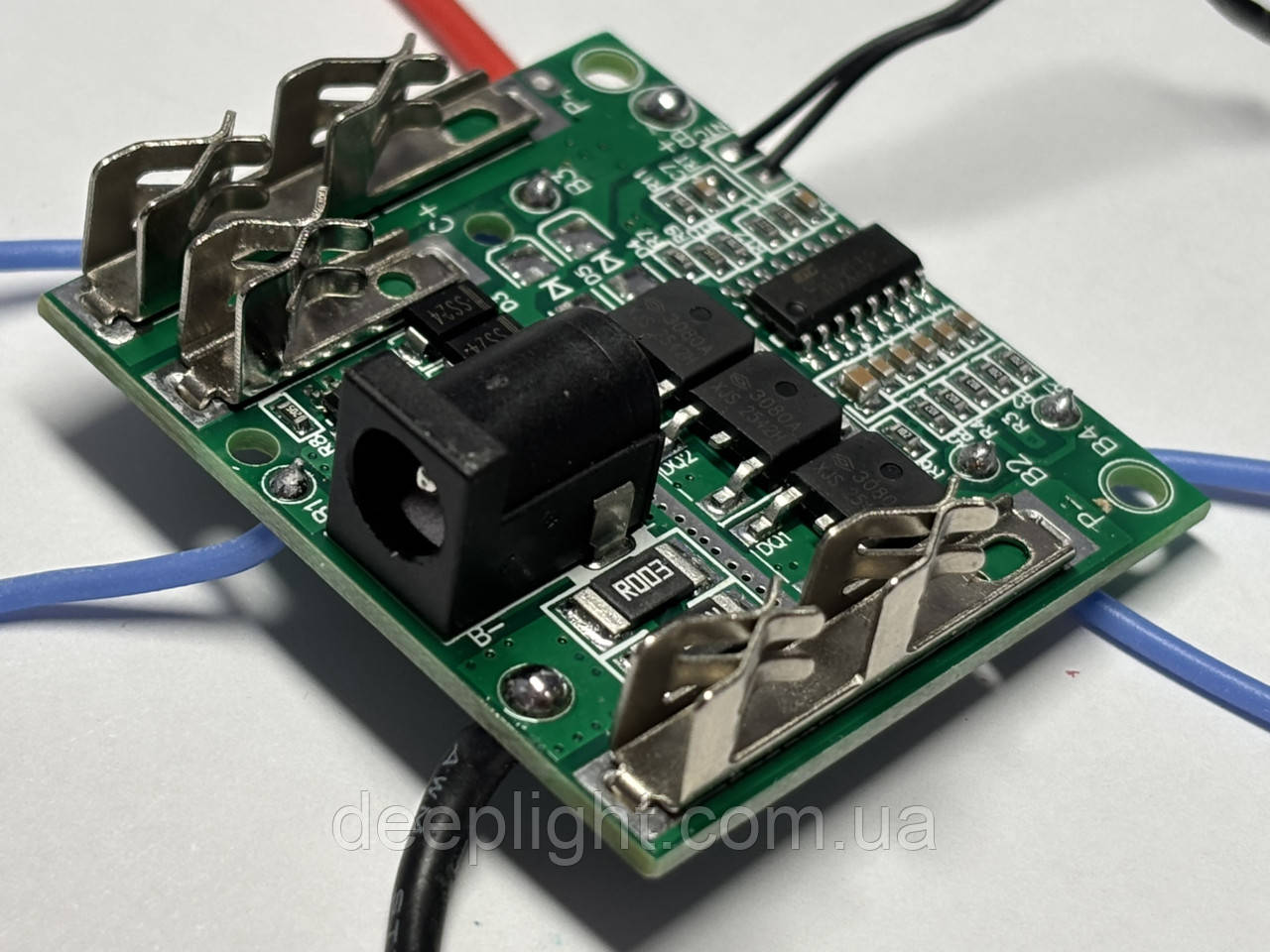

BMS Li-ion 5S 18/21 V 50A плата для інструменту акумулятору шуруповерта коси дреля та інших 3MOS

Плата BMS 5S 21V 50A для інструменту електро

ЯКІСНІ ТОВСТІ ДРОТИ

ДАТЧИК ТЕМПЕРАТУРИ

три мосфети робочий струм  до 30А постійний
пусковий/ пік 80 Ампер

BMS (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів та процесу заряду/розряду батареї.

До модуля BMS підключається одночасно п'ять акумуляторів послідовно і до 20 шт батарей загалом( схема 5S4P)

. Особливостями даного контролера заряду є: захист від короткого замикання та захист від перерозряду та перезаряду. Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Максимальний робочий струм BMS контролера становить 18 А, пусковий струм може досягати 80 А, а струм спокою при цьому не перевищує 30 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 В, а розряду при зниженні напруги до 2,75 В.

Модуль контролер заряду-розряду акумуляторів  має 8 виводів для підключення:


При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час поки контролер заряду не відключить захист автоматично.

Напруга живлення модуля становить 21 В. На платі крім контактів для підключення є стандартне гніздо DC 5,5 х 2,5 мм для підключення зарядного пристрою. Зверніть увагу, що модуль не є зарядним пристроєм.

Технічні параметри контролера заряду
